小间距MG-16A
型号 : 小间距MG-16A
可视角度 : 170*170
工作温度 : 10 °C~40 °C
工作湿度 : 10% ~ 80%
工作寿命 : >100000小时
工作环境 : 可工作于室内环境
产品评论(0)
产品详情

产品说明:

采用超小点间距1010/1515封装,在户内实现超高分辨率,呈现出令人叹为观止的高清晰图像效果。

度高,可视距离远,保证舞台或商业区的较远区域都能观看到显示屏。

视角广,从上下左右观看,色彩依然真实,绚丽,满足不同角度观看的需要。

采用三合一技术,RGB 混色效果好,色彩表现更艳丽,图像更逼真。

屏体占用体积小,箱体重量轻,显示图像细腻逼真。

表贴封装技术、均匀度、亮度、视角好。

实现快速安装和拆卸,节省您宝贵的时间和劳力成本。

产品结构示意图


采用6层沉金板工艺,有效抗干扰

高性能接收系统,稳定可靠。

内部无线路、硬链接设计,简洁、安全、可靠。

采用高精度压铸铝私模工艺,确保安装平整无缝。

甄选1010超小间距封装,完美体现。

精选配套原材料高端驱动IC。


功能特点:

1)   画面无拼缝、完美显示

彻底消除视觉拼缝,尽享超大、完整的显示画面;

采用顶级面板墨色处理技术,甄选优质纯黑LED发光管,使屏体达到低反光、高对比、高均匀性,画面层次分明、281亿色彩给人美妙绝伦的视觉体验。

巴可BlacksonLED显示屏(无缝)

DLP拼接和LCD拼接(有缝)


2)逐点校正技术

巴可BLACKSON   LED采用先进的亮度、色度逐点校正技术,可实现画面亮度和颜色的一致性。

可对出厂前及使用多年后的LED屏进行校正,确保整屏亮度、色度均匀一致,低灰度处不偏红,彻底消除明暗线。

校正前



   校正后

显示屏在投入使用过程中亮度会逐渐下降,色度也会偏移。巴可BlacksonLED拥有先进的校正技术和设备,以及丰富的校正经验的专业人才,可实现整屏中的LED亮度误差小于2%,色度均匀性小于±0.002Cx,Cy之内,从而明显的提升LED显示屏的亮度和色度一致性,有效提高显示屏的图像质量。

3) 超宽视角

独创宽视角技术,上下左右视域178°,观看无死角、无偏色,图像始终完美无缝。

4) 可以曲面拼接造型流畅

巴可BlacksonLED采用16:9设计,显示单元尺寸为480mmX270mm,而传统DLP,LCD等为减少拼缝数量,一般都是55寸以上,尺寸最小为1215X686mm

在大型的指挥、监控、演播大厅等,受场地和观看角度的限制,会将拼接显示墙设计成弧形,如采用DLP,LCD等传统拼接,拼接弧度折线明显,破坏了画面的完整性和协调感。

而采用巴可BlacksonLED单元,边长仅480mm,拼接成的圆弧有量好的过度性,弧度自然,造型美观,画面完美、连贯。



5)   低亮高灰无损技术

运用ZC-WM低亮高灰无损技术,实现屏体在高亮,低亮显示状态下,均具备高灰阶表现力,解决行业亮度调节后灰度损失的技术难题,并以细腻的画面表现和逼真的画面质感,傲视同行,颠覆众人对传统显示屏的印象。

6)   智能化亮度调节

巴可BlacksonLED独有的智能亮度调节技术,亮度可调节范围达0-1200cd/m²,可根据周围明暗变化,自动调节量度,确保在室内各种亮度环境下,画面仍然保持舒适柔和,长时间观看不疲劳。

7)   高可靠性供电技术

巴可BlacksonLED大动率冗余供电设计,双备份多机并联,供电余量大,一旦发生故障可自动报警;

N+1备份模式可选,保证系统不因单一电源故障而发生黑屏,故障率低于30万分之一,安全可靠;

通讯级电源,高低压合理布局,屏体运行更稳定;

强弱电分离,显示单元模组无强电,硬连接支持热拔插抢修,无需关屏,安全快捷。

8) 极速高刷新率

巴可BlacksonLED自主研发高端播控系统,支持超高刷新率输出,驱动解码急速响应,拜托图像残影,使画面播放细腻流畅,观看更舒适;

摄取画面无波纹不闪烁,应对动态显示画面,图像边缘清晰,有良好的动态表现力,将图像信息准确真实还原。

9) 广播级色域显示技术

巴可BlacksonLED采用RGB三基色成像技术,色域超广,色彩更丰富,达到广播级标准。

经过单点亮度、色度校正后,可使屏幕的亮度、色度保持高度一致,无需二次补偿,色彩高保真。

10) 真彩色高还原技术

人眼有着奇怪的习惯,当屏幕再现绿色草地时,即使色度有较大偏差,也不会察觉。然而当皮肤色有一点点的变化,也会被立刻捕捉到差异。因此,我们用FLESH   DJMILL技术对人眼最敏感的皮肤色进行了进一步的调整,确保将色彩偏差带给人眼的刺激降到最低。

色彩还原前

色彩还原后

11) 特有亮度补偿技术

大屏幕根据环保法规要求,同时采用了合理的驱动电流设计与亮度补偿技术,对屏幕亮度进行优化设计,运行三年后大屏幕的亮度依然保持如故,从而实现亮度“零”衰减,使用三年画面如新成为现实。大屏幕的长期使用过程中能通过单点校正技术让整屏亮度、颜色始终保持一致,不会像DLP/LCD/PDP在长期使用后出现各个单元亮度、颜色不一致的“打补丁”问题。

一年

两年


三年

12) 全铝开模箱体结构

巴可BlacksonLED采用先进的设计理念:主体结构采用高性能导热铝材,内部电路优化布局,箱体内部采用大面积散热设计,可快速带走箱体内部热量,使整屏温升低运行更稳定。

通信级外置电源,单相直流供电,自然散热,无风扇,零噪音。

高散热面板处理技术,温升低,寿命更加长.


应用范围:

巴可BlacksonLED大屏在各个领域都可使用

20180704

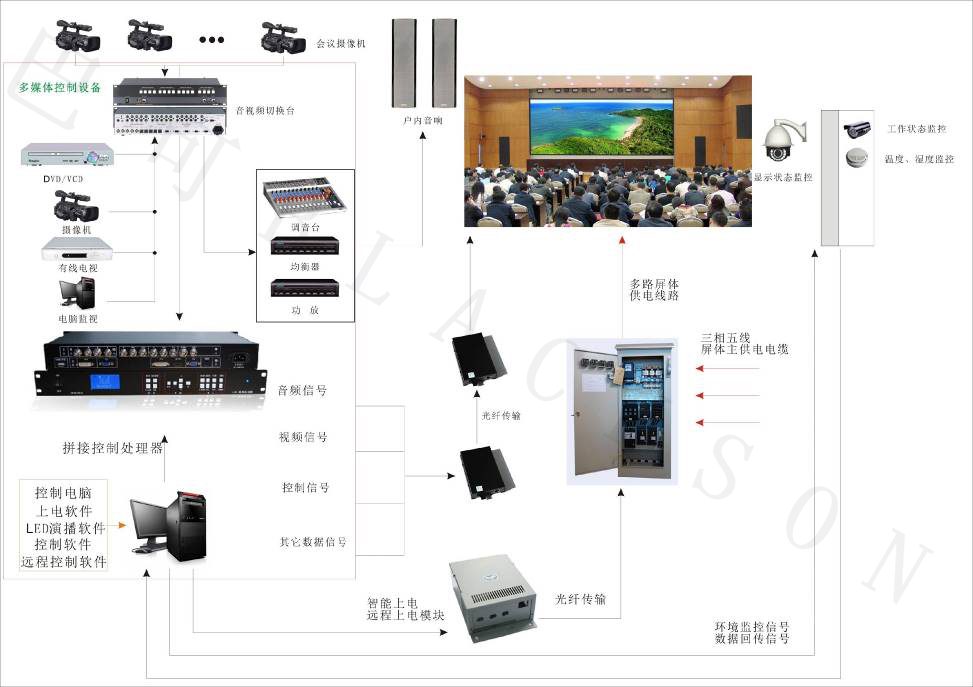

系统连接图:



技术参数:

型号

MG16B

参数名称

P1.667

模组组成

像素结构

 表贴三合一

像素间距MM

1.667

模组分辨率(WxH

96x108

模组尺寸(mm

160x180

单元组成

单元模组组成WxH

2x4

单元分辨率WxH

384x216

单元尺寸mm

640x360x65

单元面积(㎡)

0.2304

重量kg/㎡)

48.3

像素密度(点/㎡)

360000

箱体平整度mm

0.1

光学参数

显示屏亮度nits

0~1200可调

发光点之间中心距偏差

<3%

色温(k

3200-9500

水平视角(º)

178

垂直视角(º)

178

亮度均匀性

98%

色度均匀性

±0.002 CxCy之内

最大对比度

6000:1

电气参数

峰值功耗(W/)

860

平均功耗(W/)

240

供电需求

AC110/220V(50/60HZ)

处理性能

驱动方式

恒流

支持亮度色度逐点校正

校正参数在模组里

换帧频率(Hz)

50/60

刷新率(Hz)

3840

使用参数

使用寿命(H

100000

工作温度(ºC)

-10~40

存储温度(ºC)

-10~55

湿度(RH

10%~80%   无凝结

标签模块
产品说明
技术参数
产品说明

u采用超小点间距1010封装,在户内实现超高分辨率,呈现出令人叹为观止的高清晰图像效果。

u亮度高,可视距离远,保证舞台或商业区的较远区域都能观看到显示屏。

u视角广,从上下左右观看,色彩依然真实,绚丽,满足不同角度观看的需要。

u采用三合一技术,RGB 混色效果好,色彩表现更艳丽,图像更逼真。

u屏体占用体积小,箱体重量轻,显示图像细腻逼真。

u表贴封装技术、均匀度、亮度、视角好。

u实现快速安装和拆卸,节省您宝贵的时间和劳力成本。


产品结构


n 采用6层沉金板工艺,有效抗干扰

u高性能接收系统,稳定可靠。

u 内部无线路、硬链接设计,简洁、安全、可靠。

u采用高精度压铸铝私模工艺,确保安装平整无缝。

u甄选1010超小间距封装,完美体现。

u精选配套原材料高端驱动IC。
